H270M Pro4

Le specifiche sono soggette a modifiche senza preavviso. Il marchio e nomi del prodotto sono marchi commerciali delle rispettive società. Qualsiasi specifica configurazione diversa del prodotto originale non è garantita.

La foto sopra dell’interfaccia utente è un campione di riferimento. L’interfaccia utente reale può variare con la versione del software aggiornato.

Specifiche:

• Caratteristica Unica
  ASRock Super Lega
  – Valvola alimentazione Premium 50A
  – PCB in zaffiro nero
  – Circuito in vetro ad alta densità
  Tecnologia ASRock Intel^® 4-Layer Memory POOL (Planes on Outer Layers)
  ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
  ASRock Full Spike Protection
  ASRock Live Update & APP Shop
• CPU
  – Supporta i processori Intel^® Core™ i7/i5/i3/Pentium^®/Celeron^® di 7° e 6° generazione (Socket 1151)
  – Digi Power design
  – Fase di alimentazione 6
  – Supporto della tecnologia Intel^® Turbo Boost 2.0
• Chipset
  – Intel^® H270
• Memoria
  – Tecnologia di memoria Dual Channel DDR4
  – 4 x DDR4 slot DIMM
  – Supporta DDR4 2400/2133 non-ECC, momoria senza buffer*
  – Supporta modULi^® di memoria ECC UDIMM (funzionano in modalità non ECC)
  – Capacità massima della memoria di sistema: 64GB**
  – Supporto di Intel^® XMP (Extreme Memory Profile) 2.0
  – Contatto in oro 15μ negli slot DIMM

  *La CPU Intel^® di 7° Gen supporta DDR4 fino a 2400; la CPU Intel^® di 6° Gen supporta DDR4 fino a 2133.

  **A causa delle limitazioni del sistema operativo, le dimensioni effettive della memoria possono essere inferiori a 4GB per la prenotazione all’uso del sistema sotto Windows^® a 32 bit. Per Windows^® 64-bit OS con CPU 64-bit, non esiste tale limitazione.

• BIOS
  – AMI UEFI Legal BIOS da 128Mb con supporto GUI multilingue
  – Eventi wake up ACPI 6.0
  – Supporta SMBIOS 2.7
  – Regolazione multi-voltaggio CPU, GT_CPU, DRAM, PCH 1.0V, VCCIO, VCCSA, VCCST
• Schede Grafiche
  – Supporta Intel^® HD Graphics Visuals integrata : Intel^® Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel^® InTru™ 3D, Intel^® Clear Video HD Technology, Intel^® Insider™, Intel^® HD Graphics
  – Gen9 LP, DX11.3, DX12
  – HWA Encode/Decode: VP8, HEVC 8b, VP9, HEVC 10b (Per CPU Intel^® di 7° Gen)
  – HWA Encode/Decode: VP8, HEVC 8b; GPU/SWEncode/Decode: VP9, HEVC 10b (Per CPU Intel^® di 6° Gen)
  – Memoria massima condivisa 1024MB**
  – Tre opzioni di uscita scheda grafica: D-Sub, DVI-D e HDMI
  – Supporta tre monitor
  – Supporta HDMI con risoluzione massima fino a 4K x 2K (4096×2160) @ 24Hz / (3840×2160) @ 30Hz
  – Supporta DVI-D con risoluzione massima fino a 1920×1200 @ 60Hz
  – Supporta D-Sub con risoluzione massima fino a 1920×1200 @ 60Hz
  – Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con HDMI (è necessario un monitor compatibile HDMI)
  – Supporta HDCP con le porte DVI-D e HDMI
  – Supporta la riproduzione in Full HD a 1080p dei Blu-ray (BD) con porte DVI-D e HDMI

  *Intel^® HD Graphics Visuals integrata e le uscite VGA possono essere supportate solo con processori con GPU integrata.

  **La dimensione massima della memoria condivisa può variare tra i diversi sistemi operativi.

  ***A causa delle limitazioni del, la riproduzione Blu-ray di Intel^® HD Graphics è solo supportata in Windows^® 8 / 8 64-bit / 7 / 7 64-bit.

  ****Intel^® InTru™ 3D è solo supportata in Windows^® 8 / 8 64-bit / 7 / 7 64-bit.

• Audio
  – Audio HD a 7.1 canali con protezioni contenuti (Realtek ALC892 Audio Codec)*
  – Supporto audio Blu-ray Premium
  – Supporta la protezione contro le sovratensioni (ASRock Full Spike Protection)
  – Condensatori audio ELNA

  *Per configurare l’audio HD a 7.1 canali, è necessario utilizzare un modulo audio HD dal pannello frontale e attivare la funzione audio multicanale tramite il driver audio.
• LAN
  – Gigabit LAN 10/100/1000 Mb/s
  – Giga PHY Intel^® I219V
  – Supporta Wake-On-LAN
  – Supporta la protezione da fulmini/ESD (ASRock Full Spike Protection)
  – Supporta Ethernet 802.3az ad efficienza energetica
  – Supporta PXE
• Slot di espansione
  – 2 x Alloggi PCI Express 3.0 x16 (PCIE1: a modalità x16; PCIE4: a modalità x4)*
  – 2 x PCI Express 3.0 x1 Slots (PCIe flessibile)
  – Supporta AMD Quad CrossFireX™ e CrossFireX™

  *SSD NVMe come dischi di avvio
• Immagazzinamento
  – 6 x connettori SATA3 6.0 Go/s, sopporta RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel^® Rapid Storage Technology 15), NCQ, AHCI e Hot Plug*
  – 1 x socket Ultra M.2 (M2_1), supporta il modulo M Key tipo 2230/2242/2260/2280 M.2 SATA3 a 6.0 Gb/s e il modulo M.2 PCIe fino a Gen3 x4 (32 Gb/s)**
  – 1 x socket Ultra M.2 (M2_2), supporta il modulo M Key tipo 2230/2242/2260/2280 M.2 PCIe fino a Gen3 x4 (32 Gb/s)**

  *Se M2_1 è occupato da un dispositivo M.2 di tipo SATA, SATA3_0 sarà disabilitata.

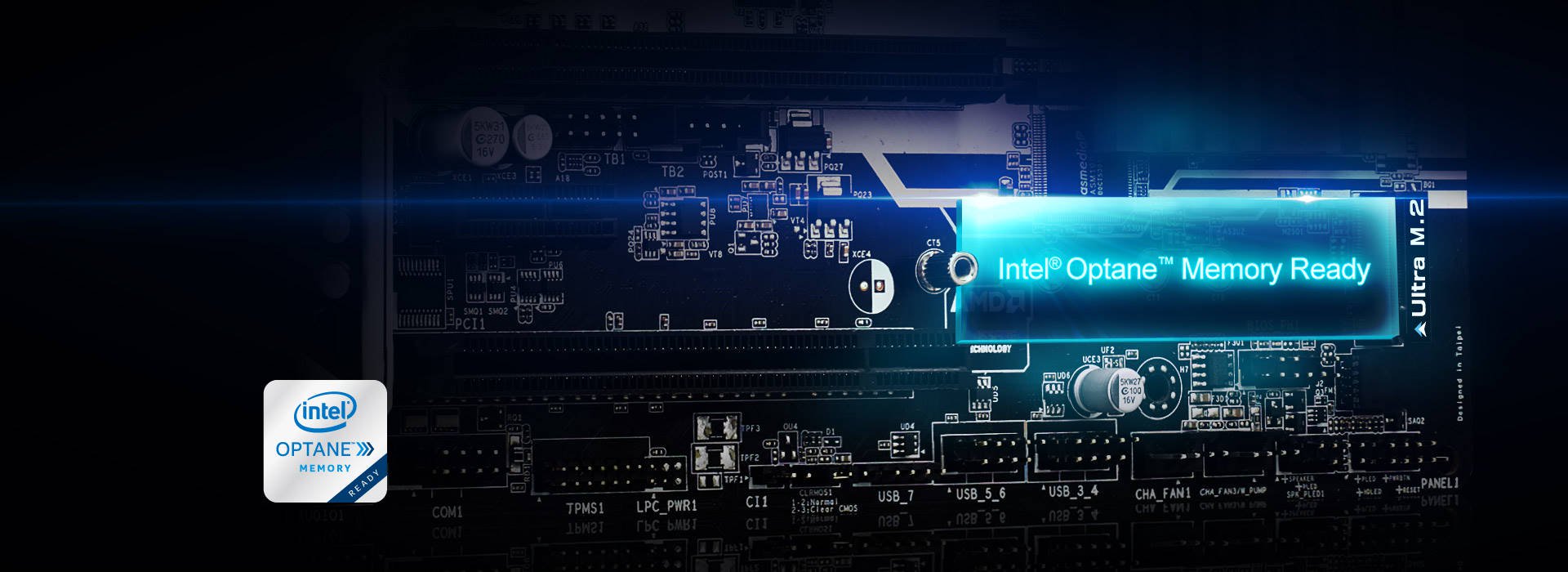

  **Supporta la tecnología Intel^® Optane™
  SSD NVMe come dischi di avvio
  Supporta ASRock U.2 Kit

• Connettore
  – 1 x collettore porta stampante
  – 1 x collettore porta COM
  – 1 x collettore TPM
  – 1 x Intrusione del case e header altoparlanti
  – 2 x Connettore CPU ventola (1 x 4-pin, 1 x 3-pin)*
  – 2 x Connettore Chassis ventola (4-pin) (Controllo intelligente della velocità della ventola)**
  – 1 x 24-pin collettore alimentazione ATX
  – 1 x 8-pin connettore ATX 12V
  – 1 x connettore audio sul pannello frontale
  – 2 x collettore USB 2.0 (supporta 4 porte USB 2.0) (Supporta la protezione ESD (ASRock Full Spike Protection))
  – 2 x collettore USB 3.0 (supporta 4 porte USB 3.0) (Supporta la protezione ESD (ASRock Full Spike Protection))

  *Il connettore della ventola sulla CPU supporta la ventola della CPU alla potenza massima di 1A (12W).

  **CHA_FAN1 e CHA_FAN2 possono automaticamente rilevare se la ventola a 3 pin o a 4 pin è in uso.

• Pannello Posteriore I/O
  – 1 x porta PS/2 per mouse
  – 1 x porta PS/2 per tastiera
  – 1 x porta D-Sub
  – 1 x porta DVI-D
  – 1 x porta HDMI
  – 2 x porte USB 2.0 (Supporta la protezione ESD (ASRock Full Spike Protection))
  – 3 x USB 3.0 Type-A Ports (Supporta la protezione ESD (ASRock Full Spike Protection))
  – 1 x USB 3.0 Type-C Port (Supporta la protezione ESD (ASRock Full Spike Protection))
  – 1 x porte LAN RJ-45 con LED (LED azione/collegamento e LED velocità)
  – Jack Audio HD: ingresso linea / cassa frontale / microfono
• Software e UEFI
  Software
  – ASRock A-Tuning
  – ASRock APP Charger
  – ASRock XFast LAN*
  UEFI
  – ASRock Modalità EZ
  – ASRock UEFI Full HD
  – ASRock My Favorites in UEFI
  – ASRock Instant Flash
  – ASRock Internet Flash
  – ASRock Crashless BIOS
  – ASRock Browser di sistema UEFI
  – ASRock UEFI Tech Service
  – ASRock Easy RAID Installer

  *Queste utility possono essere scaricate da App Shop.
• CD di Supporto
  – Driver, utilità, software antivirus (Versione dimostrativa), Google Chrome Browser e Toolbar
• Accessori
  – Guida di installazione rapida, CD di supporto, I/O Shield
  – 2 x cavi dati SATA
  – 2 x Viti per M.2 Socket
• Monitoraggio Hardware
  – Rilevamento della temperatura su CPU/Chassis
  – Tachimetro CPU/Chassis
  – CPU/ventola silenziosa (Regolazione automatica della velocità della ventola del case in base alla temperatura della CPU)
  – Ventola CPU/chassis con controllo di varie velocità
  – Rilevamento CASE APERTO
  – Monitoraggio tensione: +12V, +5V, +3.3V, CPU Vcore, DRAM, PCH 1.0V
• Fattore di Forma
  – Fattore di forma Micro ATX: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
  – Progettazione solida dei condensatori
• OS
  – Microsoft^® Windows^® 10 64-bit (Per CPU Intel^® di 7° Gen)
  – Microsoft^® Windows^® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit (Per CPU Intel^® di 6° Gen)*

  *Per installare Windows^® 7 OS, è necessario un disco di installazione modificato con i driver xHCI nel file ISO. Controllare il nostro Manuale utente per istruzioni più dettagliate
  Per il driver aggiornato di Windows^® 10, visitare il sito di ASRock per i dettagli.
• Certificazioni
  – FCC, CE
  – Predisposto ErP/EuP (è necessaria l’alimentazione predisposta per il sistema ErP/EuP)
