Z270 Extreme4

Descrizione

Arma la tua macchina per la VR

Preparati bene per goderti il mondo impressionante della realtà virtuale. Prima di ciò, devi assicurarti che tutto sia all’altezza, incluso hardware, software e driver. La scheda madre è la chiave per collegare ogni componente critico e le schede madri ASRock per la VR sono sicuramente quello che stai cercando. L’alta qualità è garantita da rigorosi test durante lo sviluppo. Le prestazioni dei componenti robusti e le prestazioni di alto livello fanno in modo che tu sia completamente immerso nello scenario della VR. Gli utenti possono essere certi di provare un puro godimento dalla VR senza problemi di compatibilità.

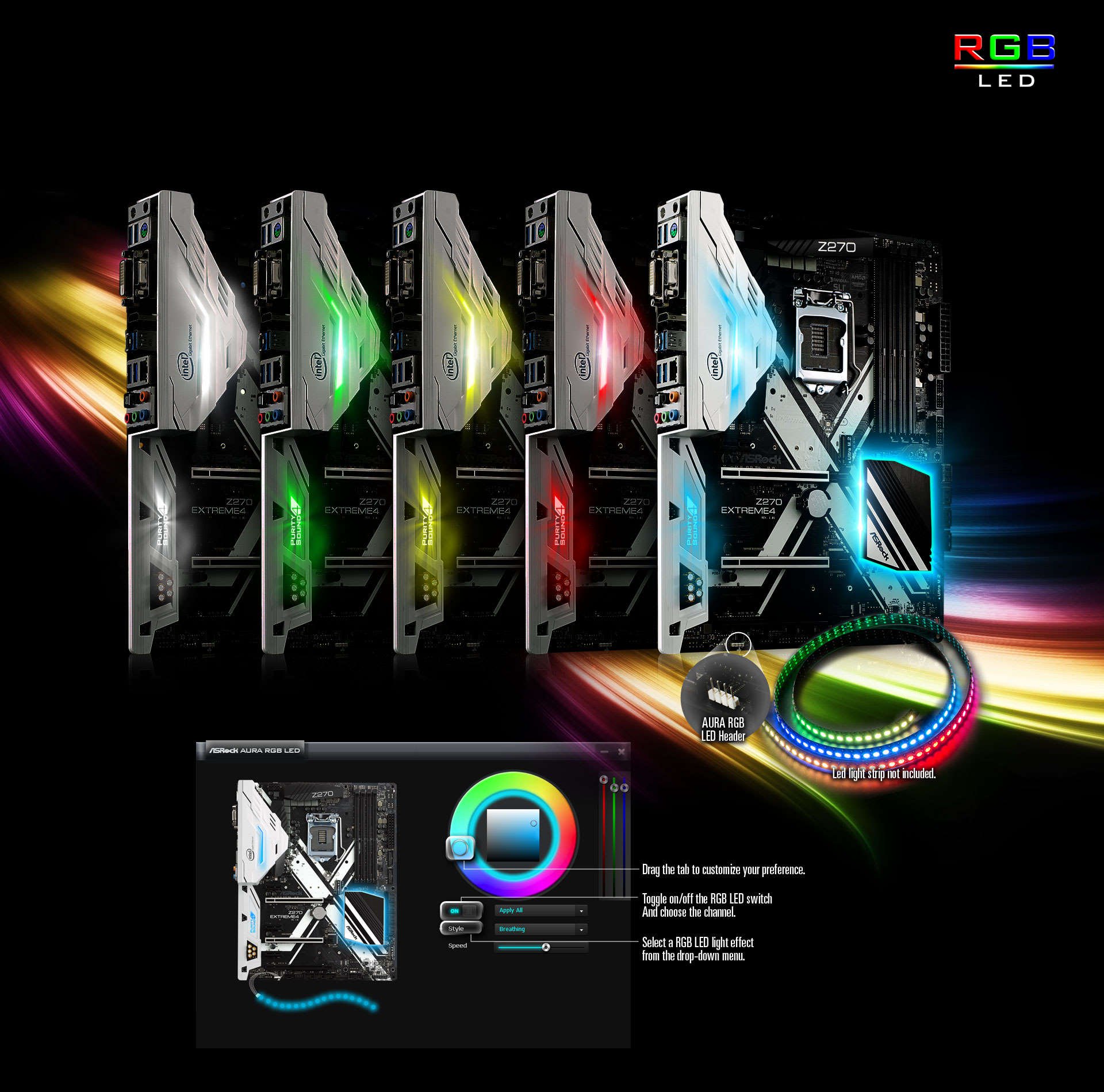

LED RGB

Crea il tuo sistema di illuminazione colorato! LED RGB e l’header consentono agli utenti di connettere strisce di LED e creare facilmente il loro stile unico di PC. L’utility ASRock RGB LED può essere scaricata direttamente o da una utility all-in-one dall’ASRock Live Update & App Shop!

Purity Sound™ 4

È tempo di godersi le prestazioni audio più purificate con definizione ultra elevata. Purity Sound4 è una combinazione di diverse soluzioni audio sia hardware che software. L’audio HD a 7.1 CH con i più recenti codec audio Realtek ALC1220, singoli strati di PCB per il canale audio R/L, SNR DAC a 120dB e altre tecnologie per fornire effetti sonori e limpidi.

120dB SNR DAC

RGB LED

Gold Audio connector

TI^® NE5532 Premium Headset Amplifier

Individual PCB Layers for R/L Audio Channel

Impedance Sensing on Front Out port

PCB Isolate Shielding

Pure Power-In

Nichicon Fine Gold Series Audio Caps

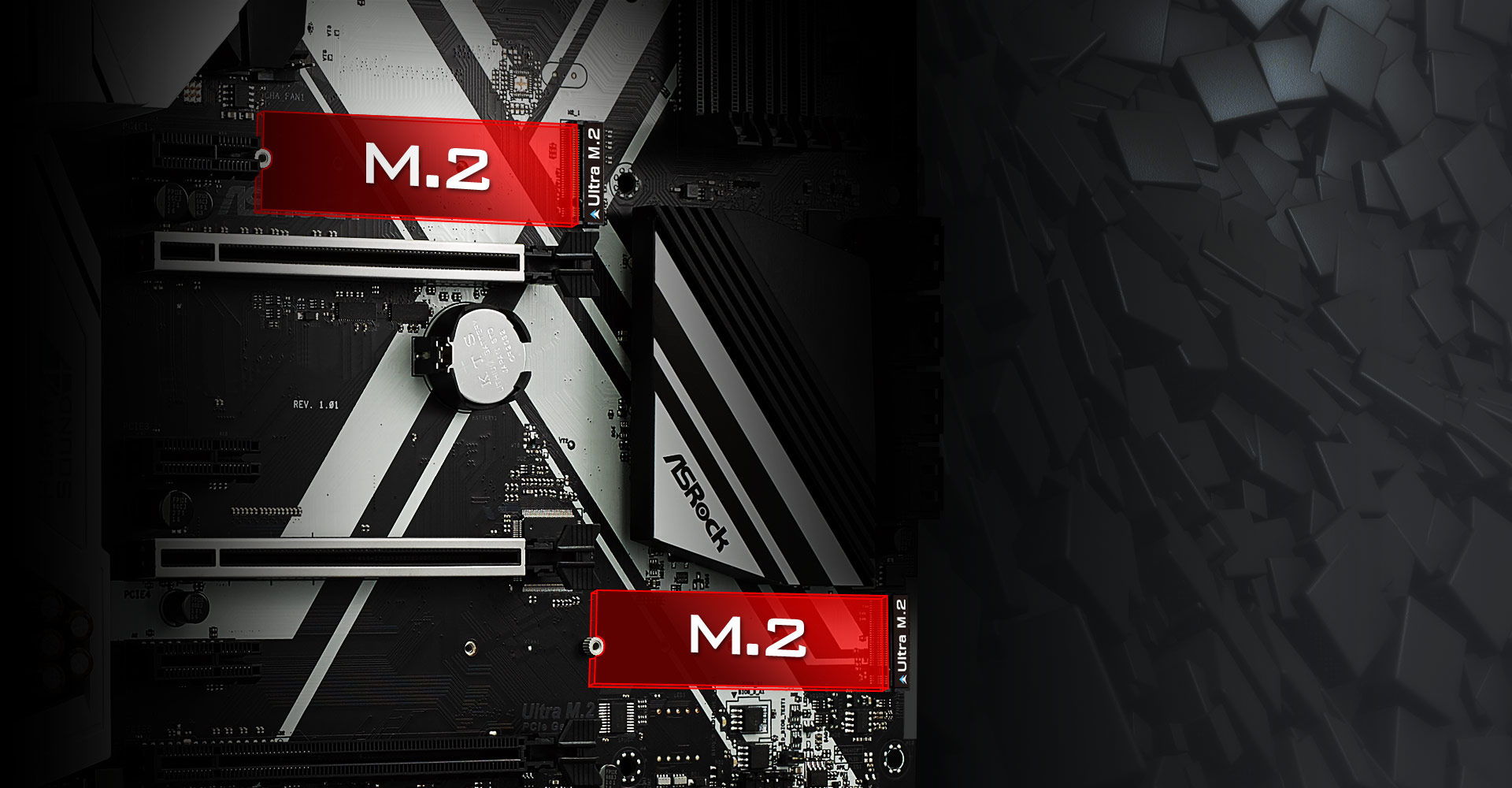

Dual Ultra M.2 For SSD

Two of the world’s fastest PCIe Gen3 x4 Ultra M.2 slots that deliver up to 32Gb/s transfer speed, it also supports SATA3 6Gb/s M.2 modules.

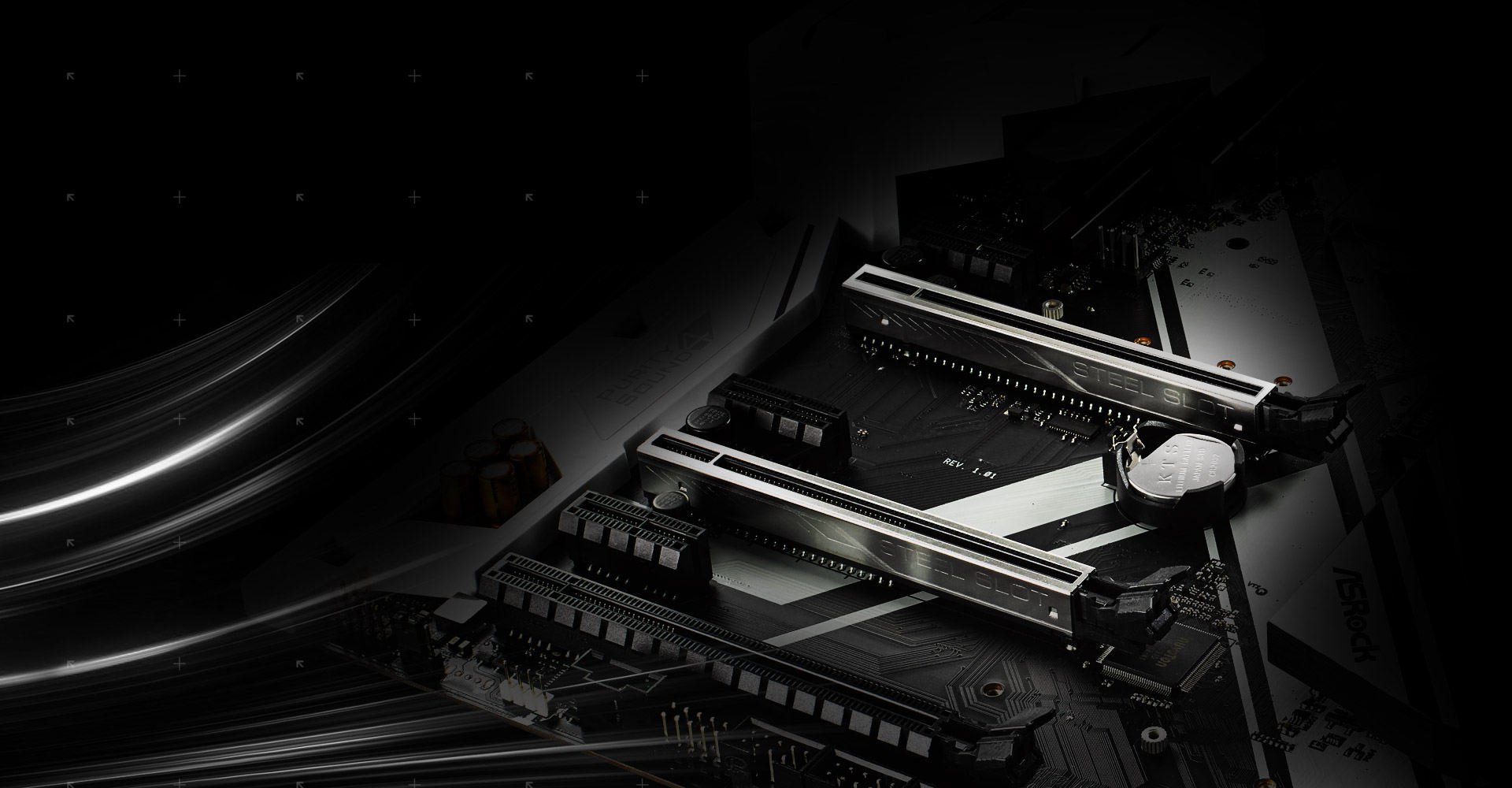

Slot PCI-E in acciaio

Gli slot PCI-E avanzati in acciaio sono provvisti di una copertura solida che impedisce qualsiasi interferenza di segnale con le schede grafiche. Garantiscono anche l’installazione di schede grafiche potenti negli slot PCI-E in modo sicuro.

SLI HB Bridge gratuito in dotazione

Il nuovo SLI HB Bridge gratuito e in dotazione di ASRock è compatibile con le schede grafiche NVIDIA^® GeForce GTX 1080 e 1070 e raddoppia la larghezza di banda di trasferimento disponibile, offrendo in tal modo una giocabilità stabile e solida come una roccia e godendo del gioco ‘surround’ nel migliore dei modi.

Intel^® LAN

Intel^® LAN fornisce le migliori prestazioni di produttività, minore utilizzo della CPU, maggiore stabilità ed è in grado di offrire l’esperienza definitiva di networking agli utenti!

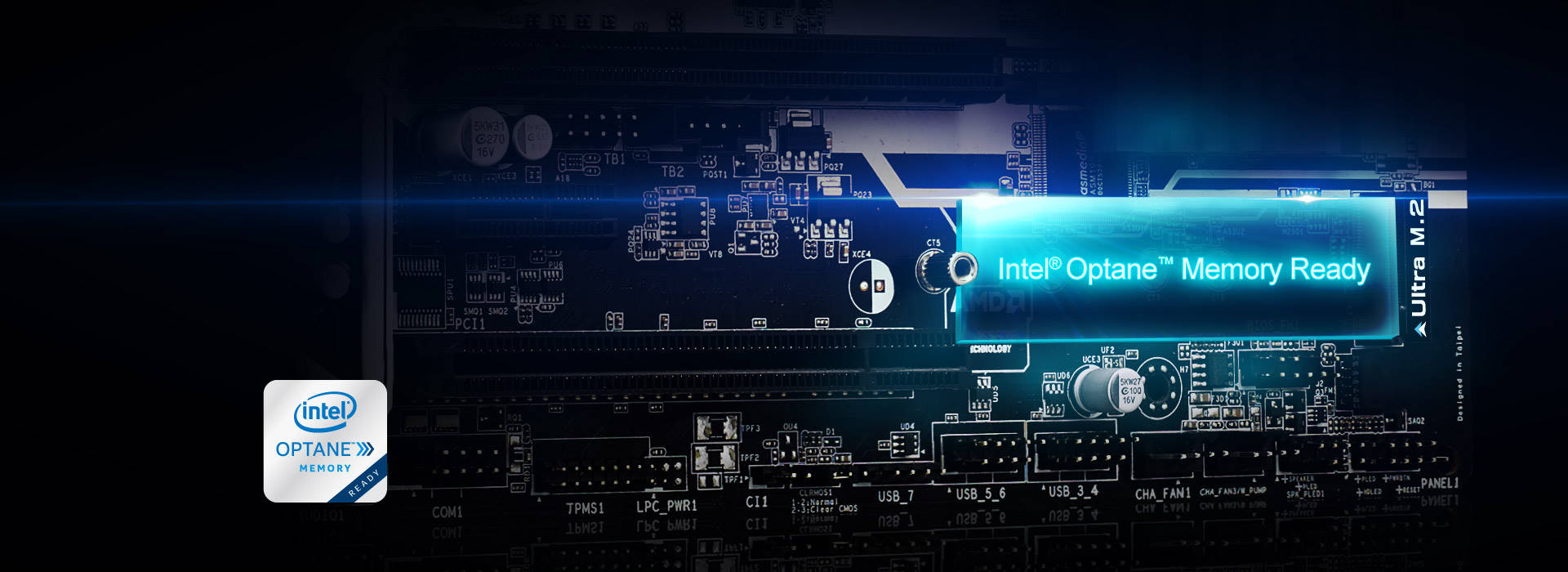

Intel^® Optane™ Memory Ready

Supporta la tecnologia di memoria Intel^® Optane™ e la tecnologia di archiviazione Intel^® Optane™ che crea un nuovo standard di alte prestazioni e reattività.

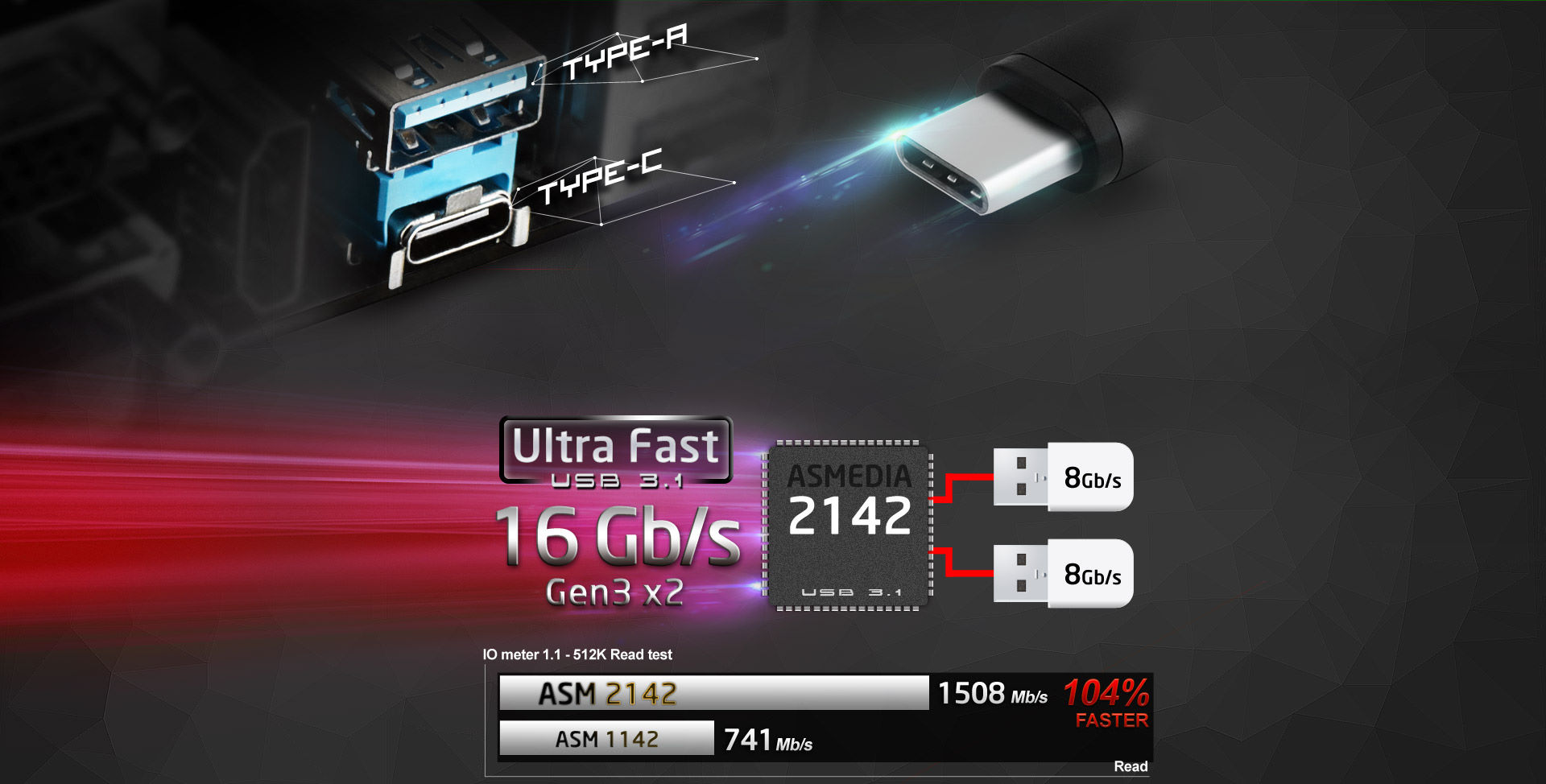

Dual USB 3.1 (Type-A + Type-C)

Una coppia connettori USB 3.1 di tipo A e C a bordo per fornire fino a 10 Gbps nella velocità di trasferimento dati.

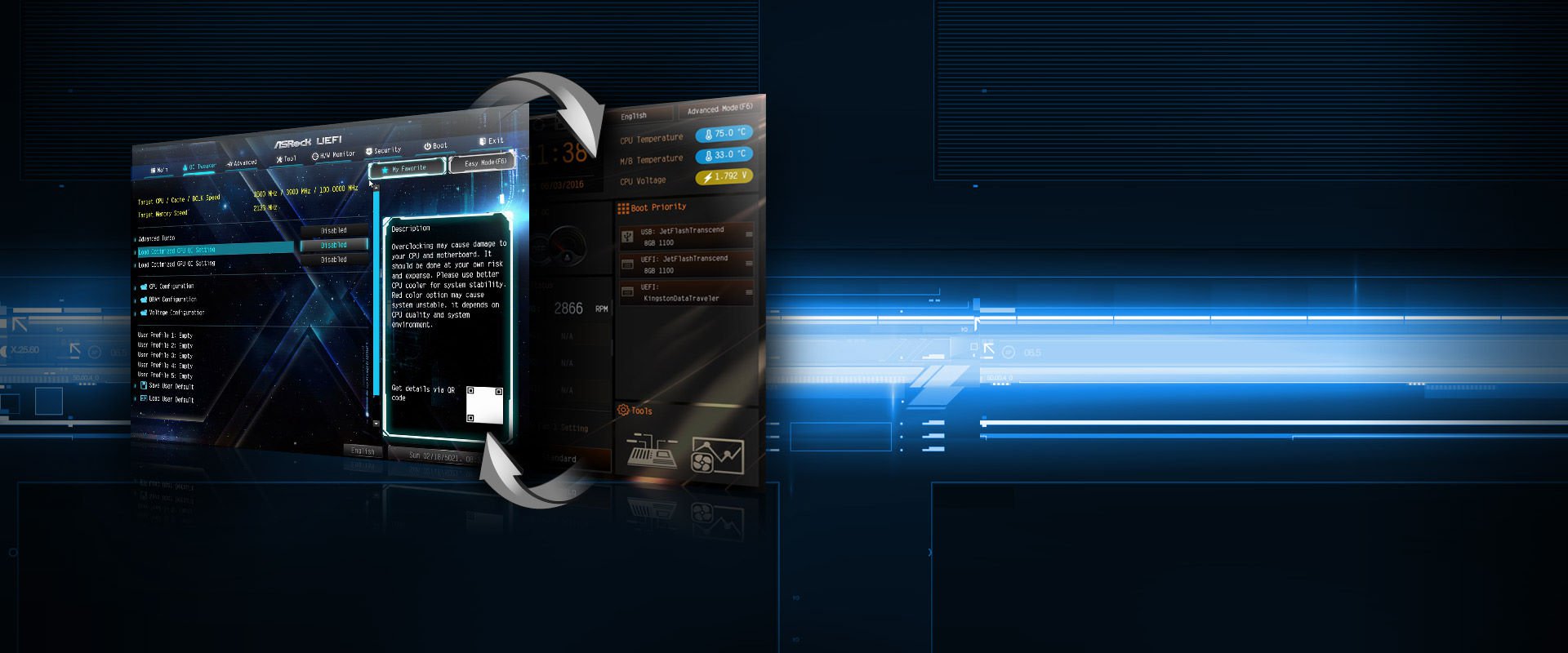

Modalità UEFI e EZ facile da usare

ASRock UEFI, il BIOS veloce e rapido controllato da mouse, è stato migliorato per renderlo ancora più accogliente. La modalità avanzata fornisce un ambiente più completo che è stato progettato per overclocker e utenti che desiderano il massimo controllo sull’hardware del proprio PC. La modalità EZ è un cruscotto che contiene letture multiple dello stato della corrente del sistema. Puoi controllare le informazioni più importanti del sistema, come ad esempio la velocità della CPU, la frequenza DRAM, le informazioni SATA, la velocità della ventola, ecc.

Alimentazione di fase 10

Stabilità di sistema rinforzata per svolgere tutti i tipi di difficili attività di elaborazione.

Valvola alimentazione Premium 45A

Rispetto alle tradizionali valvole, la nuova generazione di valvole di alimentazione di ASRock aumenta efficacemente fino a 3 volte meglio la corrente di saturazione, fornendo una maggiore e migliore tensione Vcore alla scheda madre.

Valvole di memoria di qualità in lega

Appositamente progettate per l’erogazione di potenza alla memoria, la nuova generazione di valvole in lega presentano un design altamente magnetico e resistente al calore, fornendo in tal modo corrente più stabile e affidabile alla scheda madre.

Condensatori Combo

Combinando condensatori polimerici 820uF + 100uF Nichicon 12K, fornisce alimentazione più pulita, più efficiente e più reattiva alla CPU Vcore.

Condensatori Nichicon in platino a 12K

I migliori condensatori in platino a 12K con durata di vita di almeno 12.000 ore. Rispetto alla concorrenza su schede madri di fascia alta che hanno una durata di vita di circa 10.000 ore, ASRock ha applicato condensatori Nichicon in platino a 12K che offrono durate di vita del 20% maggiore e garantiscono maggiore stabilità e affidabilità.

I/O Armor

Una nuova copertura protettiva progettata per tutte le parti cruciali vicino all’I/O posteriore della scheda madre, in modo che non sarà facilmente danneggiato dall’elettricità statica.

PCB Nero Opaco

Un nuovo schema di colori nero opaco e rame

PCB in vetro tessuto ad alta densità

Progettazione del PCB in vetro tessuto ad alta densità che riduce gli spazi tra gli strati del PCB per proteggere la scheda madre dai cortocircuiti causati dall’umidità.

Digi Power

A differenza delle tradizionali schede madri che utilizzano l’alimentazione analogico, questa scheda madre utilizza una nuova generazione di progettazione PWM (Pulse-Width Modulation) digitale, che fornisce tensione Vcore alla CPU in modo più efficiente e senza interruzioni, in modo che la stabilità e la durata della vita della scheda madre è notevolmente migliorata.

M.2 (KEY E) per WiFi

Oltre alla porta LAN integrata, gli utenti possono anche scegliere connessioni wireless 802.11ac tramite lo slot M.2 (Key E).

*Wi-Fi module is not included.

Header pompa dell’acqua

Questo non è solo un header per la ventola della CPU standard, ma supporta anche le pompe per l’acqua! Questo header fornisce un massimo di potenza da 1,5 A per supportare le pompe per l’acqua più popolari. L’utente può anche regolare la tensione della pompa dell’acqua per ottenere prestazioni di raffreddamento superiori con rumore più basso.

Tre monitor

Grafica , grafica e anche di più grafica! Hai richiesto per più piacere per gli occhi , per cui questa scheda madre supporta Triple Monitor . È possibile scegliere fino a tre interfacce di visualizzazione dalla parte posteriore I / O per collegare monitor e utilizzarli contemporaneamente senza installare un’altra scheda grafica .

3 uscite grafiche

Completa di tutti e tre i tipi della maggior parte dei connettori usati! Porta con se una porta combo D-Sub + DVI + HDMI. Inoltre la porta HDMI supporta la riproduzione di 4K.

A-Tuning

A-Tuning è una suite software multifunzione di ASRock con una nuova interfaccia, più nuove funzionalità e migliorate funzionalità!

Live Update & APP Shop

ASRock App Shop è progettato per la tua convenienza. Forniamo varie applicazioni e software di supporto agli utenti da scaricare. Puoi facilmente ottimizzare il tuo sistema e mantenere la tua scheda madre aggiornata con ASRock APP Shop.

more

Specifiche:

• Caratteristica Unica
  ASRock USB 3.1
  – ASRock porte USB 3.1 Type-A (10 Gb/s)
  – ASRock porte USB 3.1 Type-C (10 Gb/s)
  ASRock Super Lega
  – Dissipatore di calore XXL in lega di alluminio
  – Valvola alimentazione Premium 45A
  – Valvola di memoria di alta qualità in lega (riduce la perdita di core del 70% rispetto alla bobina in polvere di ferro)
  – Condensatori Combo (Condensatori Nichicon 12K Black)
  – Condensatori Nichicon 12K Black (condensatori a conduttore in polimero di alta qualità realizzati al 100% in Giappone)
  – I/O Armor
  – PCB Nero Opaco
  – Circuito in vetro ad alta densità
  Tecnologia ASRock Intel^® 4-Layer Memory POOL (Planes on Outer Layers)
  Slot in acciaio ASRock
  ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
  ASRock Full Spike Protection
  ASRock Live Update & APP Shop
• CPU
  – Supporta i processori Intel^® Core™ i7/i5/i3/Pentium^®/Celeron^® di 7° e 6° generazione (Socket 1151)
  – Digi Power design
  – Fase di alimentazione 10
  – Supporto della tecnologia Intel^® Turbo Boost 2.0
  – Supporta le CPU Intel^® K-Series sbloccate
  – Supporta Overclock su tutta la gamma ASRock BCLK
• Chipset
  – Intel^® Z270
• Memoria
  – Tecnologia di memoria Dual Channel DDR4
  – 4 x DDR4 slot DIMM
  – Supporta DDR4 3866+(OC)*/3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2400**/2133 non-ECC, momoria senza buffer
  – Supporta modULi^® di memoria ECC UDIMM (funzionano in modalità non ECC)
  – Capacità massima della memoria di sistema: 64GB***
  – Supporto di Intel^® XMP (Extreme Memory Profile) 2.0
  – Contatto in oro 15μ negli slot DIMM

  *Fai riferimento alla lista di supporto memorie sul sito di ASRock per ulteriori informazioni.

  **La CPU Intel^® di 7° Gen supporta DDR4 fino a 2400; la CPU Intel^® di 6° Gen supporta DDR4 fino a 2133.

  ***A causa delle limitazioni del sistema operativo, le dimensioni effettive della memoria possono essere inferiori a 4GB per la prenotazione all’uso del sistema sotto Windows^® a 32 bit. Per Windows^® 64-bit OS con CPU 64-bit, non esiste tale limitazione.

• BIOS
  – 2 x AMI UEFI Legal BIOS da 128Mb con supporto GUI multilingue (1 BIOS principale e 1 BIOS di backup)
  – Supporta Tecnologia Secure Backup UEFI
  – Eventi wake up ACPI 6.0
  – Supporta SMBIOS 2.7
  – Regolazione multi-voltaggio CPU, GT_CPU, DRAM, VPPM, PCH 1.0V, VCCIO, VCCST, VCCSA, VCCPLL
• Schede Grafiche
  – Supporta Intel^® HD Graphics Visuals integrata : Intel^® Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel^® InTru™ 3D, Intel^® Clear Video HD Technology, Intel^® Insider™, Intel^® HD Graphics
  – Gen9 LP, DX11.3, DX12
  – HWA Encode/Decode: VP8, HEVC 8b, VP9, HEVC 10b (Per CPU Intel^® di 7° Gen)
  – HWA Encode/Decode: VP8, HEVC 8b; GPU/SWEncode/Decode: VP9, HEVC 10b (Per CPU Intel^® di 6° Gen)
  – Memoria massima condivisa 1024MB*
  – Tre opzioni di uscita scheda grafica: D-Sub, DVI-D e HDMI
  – Supporta tre monitor
  – Supporta HDMI con risoluzione massima fino a 4K x 2K (4096×2160) @ 24Hz / (3840×2160) @ 30Hz
  – Supporta DVI-D con risoluzione massima fino a 1920×1200 @ 60Hz
  – Supporta D-Sub con risoluzione massima fino a 1920×1200 @ 60Hz
  – Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con HDMI (è necessario un monitor compatibile HDMI)
  – Supporta HDCP con le porte DVI-D e HDMI
  – Supporta la riproduzione in Full HD a 1080p dei Blu-ray (BD) con porte DVI-D e HDMI

  *Intel^® HD Graphics Visuals integrata e le uscite VGA possono essere supportate solo con processori con GPU integrata.

  **La dimensione massima della memoria condivisa può variare tra i diversi sistemi operativi.

  ***A causa delle limitazioni del, la riproduzione Blu-ray di Intel^® HD Graphics è solo supportata in Windows^® 8 / 8 64-bit / 7 / 7 64-bit.

  ****Intel^® InTru™ 3D è solo supportata in Windows^® 8 / 8 64-bit / 7 / 7 64-bit.

• Audio
  – Audio HD a 7.1 canali con protezioni contenuti (Realtek ALC1220 Audio Codec)
  – Supporto audio Blu-ray Premium
  – Supporta la protezione contro le sovratensioni (ASRock Full Spike Protection)
  – Supporta Purity Sound™ 4
  – Condensatori audio della serie Nichicon Fine Gold
  – DAC 120dB SNR con amplificatore differenziale
  – Amplificatore cuffie premium TI^® NE5532 per il connettore audio del pannello frontale (supporta cuffie fino a 600 Ohm)
  – Pure Power-In
  – Tecnologia Direct Drive
  – Schermatura isolante PCB
  – Sensore d’impedenza sulla porta in uscita anteriore
  – Singoli strati PCB per canale audio R/L
  – AURA RGB LED
  – Connettore audio in oro 15μ
  – Supporta DTS Connect

• LAN
  – Gigabit LAN 10/100/1000 Mb/s
  – Giga PHY Intel^® I219V
  – Supporta Wake-On-LAN
  – Supporta la protezione da fulmini/ESD (ASRock Full Spike Protection)
  – Supporta Ethernet 802.3az ad efficienza energetica
  – Supporta PXE
• Slot di espansione
  – 3 x Alloggi PCI Express 3.0 x16 (PCIE2/PCIE4/PCIE6: singolo a x16 (PCIE2); doppio a x8 (PCIE2) / x8 (PCIE4); triplo a x8 (PCIE2) / x8 (PCIE4) / x4 (PCIE6))*
  – 3 x PCI Express 3.0 x1 Slots (PCIe flessibile)
  – Supporta AMD Quad CrossFireX™, 3-Way CrossFireX™ e CrossFireX™
  – Supporta NVIDIA^® Quad SLI™ e SLI™
  – 1 x M.2 Socket (Key E), supporta il modulo di tipo 2230 WiFi/BT
  – Contatti in oro a 15μ nello slot PCIe VGA (PCIE2)

  *SSD NVMe come dischi di avvio
• Immagazzinamento
  – 6 x connettori SATA3 6.0 Go/s, sopporta RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel^® Rapid Storage Technology 15 e Intel^® Smart Response Technology), NCQ, AHCI e Hot Plug*
  – 2 x Connettori SATA3 6,0Gb/s ASM1061 ASMedia, supporto delle funzioni NCQ, AHCI e Hot Plug*
  – 1 x socket Ultra M.2 (M2_1), supporta il modulo M Key tipo 2230/2242/2260/2280 M.2 SATA3 a 6.0 Gb/s e il modulo M.2 PCIe fino a Gen3 x4 (32 Gb/s)**
  – 1 x socket Ultra M.2 (M2_2), supporto per modULi^® di tipo M Key 2230/2242/2260/2280/22110 M.2 SATA3 6.0 a Gb/s e modulo M.2 PCI Express fino a Gen3 x4 (32 Gb/s)**

  *M2_1, SATA3_0 e SATA3_1 condividono corsie. Se una di loro è in uso, le altre saranno disabilitate.
  M2_2, SATA3_4 e SATA3_5 condividono corsie. Se una di loro è in uso, le altre saranno disabilitate.**Supporta la tecnología Intel^® Optane™
  SSD NVMe come dischi di avvio
  Supporta ASRock U.2 Kit
• Connettore
  – 1 x collettore porta COM
  – 1 x collettore TPM
  – 1 x LED di alimentazione e header altoparlanti
  – 1 x Header AURA RGB LED*
  – 1 x Connettore CPU ventola (4-pin)**
  – 1 x CPU opzionale/connettore della ventola e pompa ad acqua (4-pin)***
  – 2 x Connettore Chassis ventola (4-pin) (Controllo intelligente della velocità della ventola)
  – 1 x Case opzionale/connettore ventola pompa dell’acqua (4-pin)****
  – 1 x 24-pin collettore alimentazione ATX (Connettore di potenza ad alta densità)
  – 1 x 8-pin connettore ATX 12V (Connettore di potenza ad alta densità)
  – 1 x connettore audio sul pannello frontale (Connettore audio in oro 15μ)
  – 1 x Connettore Thunderbolt™ AIC (5-pin)
  – 1 x Connettore Thunderbolt™ AIC (10-pin)*****
  – 3 x collettore USB 2.0 (supporta 6 porte USB 2.0) (Intel^® Z270) (Supporta la protezione ESD (ASRock Full Spike Protection))
  – 1 x collettore USB 3.0 (supporta 2 porte USB 3.0) (Intel^® Z270) (Supporta la protezione ESD (ASRock Full Spike Protection))
  – 1 x collettore USB 3.0 (supporta 2 porte USB 3.0) (ASMedia ASM1074 hub) (Supporta la protezione ESD (ASRock Full Spike Protection))

  *Supporta strisce LED fino a 12V/3A 36W.

  **Il connettore della ventola sulla CPU supporta la ventola della CPU alla potenza massima di 1A (12W).

  ***La ventola per CPU opzionale/pompa ad acqua supporta la ventola di raffreddamento dell’acqua di alimentazione della ventola massima 1.5A (18W).

  ****Il case opzionale/ventola della pompa dell’acqua supporta la ventola a raffreddamento ad acqua di potenza massima 1.5A (18W).
  CHA_FAN1 e CHA_FAN2 possono automaticamente rilevare se la ventola a 3 pin o a 4 pin è in uso.

  *****Solo una scheda Thunderbolt™ AIC è supportata.

• Pannello Posteriore I/O
  – 2 x Antenna Ports
  – 1 x porta PS/2 per tastiera/mouse
  – 1 x porta D-Sub
  – 1 x porta DVI-D
  – 1 x porta HDMI
  – 1 x Uscita porta ottica SPDIF
  – 1 x porte USB 3.1 Type-A (10 Gb/s) (ASMedia ASM2142) (Supporta la protezione ESD (ASRock Full Spike Protection))
  – 1 x porte USB 3.1 Type-C (10 Gb/s) (ASMedia ASM2142) (Supporta la protezione ESD (ASRock Full Spike Protection))
  – 4 x porte USB 3.0 (Intel^® Z270) (Supporta la protezione ESD (ASRock Full Spike Protection))
  – 1 x porte LAN RJ-45 con LED (LED azione/collegamento e LED velocità)
  – Jack Audio HD: cassa posteriore / cassa centrale / bassi / ingresso linea / cassa frontale / microfono
• Software e UEFI
  Software
  – ASRock A-Tuning
  – ASRock AURA RGB LED
  – ASRock APP Charger
  – ASRock XFast LAN*
  UEFI
  – ASRock Modalità EZ
  – ASRock UEFI Full HD
  – ASRock My Favorites in UEFI
  – ASRock Instant Flash
  – ASRock Internet Flash
  – ASRock Crashless BIOS
  – ASRock Browser di sistema UEFI
  – ASRock UEFI Tech Service
  – ASRock Easy RAID Installer

  *Queste utility possono essere scaricate da App Shop.
• CD di Supporto
  – Driver, utilità, software antivirus (Versione dimostrativa), Google Chrome Browser e Toolbar
• Accessori
  – Guida di installazione rapida, CD di supporto, I/O Shield
  – 4 x cavi dati SATA
  – 1 x Scheda ASRock SLI_HB_Bridge_2S
  – 3 x Viti per M.2 Socket
• Monitoraggio Hardware
  – Rilevamento temperatura: CPU, CPU opzionale/pompa dell’acqua, case, case opzionale/Ventole della pompa dell’acqua
  – Tachimetro ventole: CPU, CPU opzionale/pompa dell’acqua, case, case opzionale/Ventole della pompa dell’acqua
  – Ventola silenziosa (Regolazione automatica della velocità della ventola del case in base alla temperatura della CPU): CPU, CPU opzionale/pompa dell’acqua, case, case opzionale/Ventole della pompa dell’acqua
  – Controllo ventola multi-velocità: CPU, CPU opzionale/pompa dell’acqua, case, case opzionale/Ventole della pompa dell’acqua
  – Monitoraggio tensione: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, PCH 1.0V, VCCSA, VCCST
• Fattore di Forma
  – Fattore di forma ATX: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
• OS
  – Microsoft^® Windows^® 10 64-bit (Per CPU Intel^® di 7° Gen)
  – Microsoft^® Windows^® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit (Per CPU Intel^® di 6° Gen)*

  *Per installare Windows^® 7 OS, è necessario un disco di installazione modificato con i driver xHCI nel file ISO. Controllare il nostro Manuale utente per istruzioni più dettagliate
  Per il driver aggiornato di Windows^® 10, visitare il sito di ASRock per i dettagli.
• Certificazioni
  – FCC, CE
  – Predisposto ErP/EuP (è necessaria l’alimentazione predisposta per il sistema ErP/EuP)
